در پروژه‌های ساختمانی پیش از آنکه پوشش اصلی را روی نما اجرا کنند باید از مرحله‌ای به نام آهن کشی نما عبور کرده باشند. انجام اصولی آهن کشی نمای ساختمان بسیار مهم است، زیرا ایمنی سازه، دوام و کیفیت نما به آن بستگی دارد. در این مرحله هم یک اسکلت فلزی برای نگهداری نما ساخته می‌شود و هم یک زیر ساخت برای نصب انواع مصالح نمای اصلی مانند سنگ، سرامیک و کامپوزیت ایجاد می‌گردد.

گاهی اوقات پس از اتمام پروژه شاهد ترک خوردن یا لق شدن مصالح نما، ریزش آنها و خطرات جانی برای عابران پیاده هستیم که تمام اینها ریشه در اجرای نادرست زیرساز نما دارد؛ بنابراین اگر به مرحله نماز از ساختمان سازی رسیده‌اید با این مطلب همراه شوید تا مراحل اصولی و نکات مهم اجرای آهن کشی نما را بررسی کنیم.

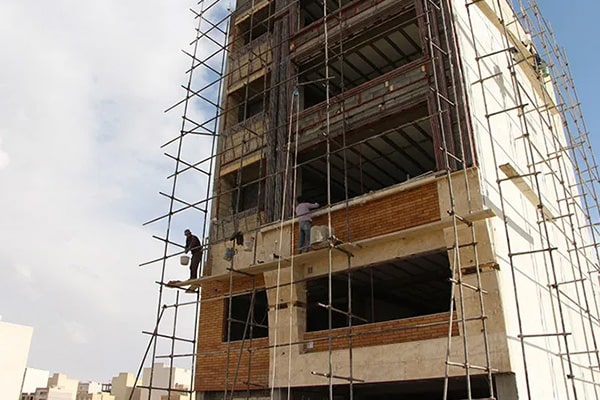

چرا آهن کشی نمای ساختمان اهمیت دارد؟

برخی از افراد فقط برای ظاهر نما هزینه می‌کنند و به زیر ساخت آن اهمیت زیادی نمی‌دهند بعد خیال می‌کنند چقدر زرنگ هستند که توانستند با کمترین هزینه یک نمای زیبا تحویل دهند؛ در حالی که همین نما به دلیل زیر ساز ضعیف پس از مدتی خراب خواهد شد و یک هزینه اضافه به صاحب ساختمان تحمیل خواهد کرد.

آهن کشی نمای ساختمان ستون پنهانی است که تمام وزن، فشار و تنش‌های وارد بر نما را کنترل و مدیریت می‌کند. اگر این مرحله له صورت اصولی اجرا نشود، حتی بهترین مصالح نما هم نمی‌توانند عملکرد درستی داشته باشند.

در این پروژه‌ها به انواع دستگاه برش فلز با دقت بالا نیاز است تا شاسی‌های محکم و برش ظریف روی پروفیل‌های مورد نیاز بدون هیچ خطایی ایجاد شوند؛ همین موضوع نشان می‌دهد که آهن کشی و نبشی کشی نمای ساختمان چقدر نیازمند ظرافت و دقت است.

از طرف دیگر، آهن کشی صحیح کمک می‌کند نما در برابر باد، زلزله، انقباض و انبساط، تغییرات حرارتی و رطوبت مقاومت کافی داشته باشد. در پروژه‌های حساس، عملیات برشکاری پروفیل‌ها، ورق‌ها و قطعات اتصال به کارخانه‌های حرفه‌ای سپرده می‌شود. اپراتورهای متخصص نیز با ابزارهای دقیقی مانند اره نواری به اجرای عملیات‌ها می‌پردازند تا ماژول‌ها کاملا هم راستا باشند و از هرگونه تاب، شکست یا آسیب احتمالی در حین کار و بعد کار جلوگیری شود.

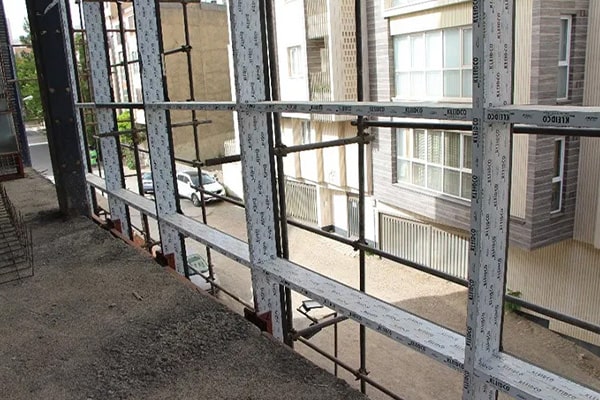

انواع شاسی کشی نمای ساختمان

اصطلاحات شاسی کشی، آهن کشی، نبشی کشی و زیرسازی نمای ساختمان همگی به یک معنا هستند و آن هم ساخت یک اسکلت فلزی به کمک میلگرد، نبشی، ستون و… برای سوار شدن مصالح نمای اصلی است.

شاسی کشی دارای انواع مختلفی است که باید متناسب با سازه و نوع نما انتخاب شود. با توجه به ضوابط شاسی کشی نما، معمولا از دو سیستم استاد و خرپایی برای آهن کشی استفاده می‌شود، اما شاسی کشی ترکیبی و گالوانیزه نورد سرد نیز ممکن است در برخی پروژه‌ها لازم باشد.

آهن آلات مورد نیاز برای شاسی کشی با دقت فراوانی توسط ابزارهای حرفه‌ای مانند دستگاه اره نواری ستونی در کارخانه برش داده و آماده شده‌اند. این پروفیل‌ها در تمام روش‌های آهن کشی نما ساختمان شرکت می‌کنند، اما نحوه استفاده از آنها در هر روش متفاوت است. در ادامه هر کدام از انواع آهن کشی نما ساختمان را مورد بررسی قرار خواهیم داد.

سیستم استاد برای آهن کشی نمای ساختمان

در سیستم استاد، شاسی کشی از اعضای منفردی تشکلی می‌شود که باید به طور مستقیم به سازه متصل شوند. در ضابطه 714 شاسی کشی نما آمده است که استادها باید به اندازه ارتفاع هر طبقه یا مضربی از آن نصب شوند؛ اما در برخی پروژه‌ها برای اینکه به کار سرعت ببخشند، استادها را به صورت پیوسته نصب می‌کنند که این کار خطا محسوب می‌شود.

در واقع مطابق با سیستم استاد هر طبقه باید جداگانه شاسی کشی شود تا هنگام زلزله و باد، طبقات بتوانند یک جابه‌جایی نسبی داشته باشند. از روش سیستم استاد برای نماهایی استفاده می‌شود که به انعطاف پذیری و طراحی دقیق در هر طبقه نیازمند هستند.

سیستم خرپایی برای شاسی کشی نمای ساختمان

خرپا به مجموعه‌ای از فلزات گفته می‌شود که با نظم خاصی در کنار هم قرار گرفته‌اند و برای زیرسازی نما استفاده می‌شوند. از آنجایی که این مجموعه از قبل ساخته شده است و به طور آماده در اختیار مهندسان و معماران قرار می‌گیرد، سرعت پروژه در مرحله نصب نما بسیار بالا می‌رود.

خرپا بر خلاف تصور عموم، مقاومت و استحکام بسیار بالایی دارد؛ به طوری که از آن در ایجاد دهانه‌های بلند و یا برای تحمل بارهای سنگین در نما استفاده می‌شود. مهندسان در این روش، نقشه‌ای از نما و اسکلت مورد نیاز برای زیر ساخت آن را در اختیار کارخانه‌ها قرار می‌دهند و سپس سیستم‌های خرپا را از آنها تحویل گرفته و نصب می‌کنند.

شاسی کشی ترکیبی

گاهی اوقات لازم است در پروژه‌های سنگین هم از سیستم خرپا و هم استاد برای آهن کشی نمای ساختمان استفاده کرد؛ به عنوان مثال برای شاسی کشی نمای خشک پیشرفته و یا پروژه‌هایی که نمای آنها از پیچیدگی هندسی برخوردار است باید به صورت ترکیبی عمل کرد.

سیستم گالوانیزه نورد سرد

روش شاسی کشی نما با گالوانیزه نورد سرد در مواقعی کاربرد دارد که به مقاومت بالا در برابر خوردگی و زنگ زدگی در نما نیاز باشد. از ویژگی‌های این سیستم می‌توان به وزن کم، امکان تولید سفارشی، دوام بالا و سرعت اجرای زیاد اشاره کرد. سیستم گالوانیزه در نماهای مدرن، کامپوزیت و سرامیک خشک کاربرد بیشتری دارد.

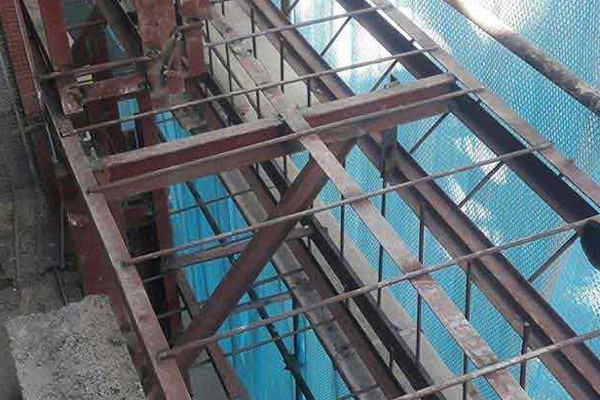

مراحل انجام اصولی آهن کشی نمای ساختمان

برای اجرای یک نمای ایمن، استاندارد و بادوام، آشنایی با مراحل انجام اصولی آهن کشی نمای ساختمان ضروری است. متریال مورد نیاز برای شاسی کشی نما ساختمان شامل پروفیل‌ها، قوطی، پلت، تیرآهن، نبشی، میلگرد و… است؛ بنابراین مسائلی همچون قیمت اره و لوازم جوشکاری نیز برای این پروژه مطرح می‌باشد.

در ادامه می‌توانید مراحل اجرای آهن کشی نمای ساختمان را به صورت مرحله به مرحله مطالعه کنید و اصول کار را به دقت یاد بگیرید.

طراحی و آماده سازی طرح نمای ساختمان

اولی گام از مراحل ساخت نما ساختمان، طراحی آن توسط معماران حرفه‌ای است. در این مرحله باید باکس‌ها، پیش آمدگی‌ها، انحناها و تمام جزئیات نقشه آهن کشی نمای ساختمان طراحی شود و سپس به کمیسیون نما ارائه گردد.

پس از آنکه طرح مصوب نما توسط کمیسیون تایید شد، مالک باید اجرای آن را دقیقا مطابق با نقشه پیش ببرد تا در پایان کار مجبور به پرداخت جریمه یا تخریب نما نشود. برای مثال، شاسی کشی نما رومی در تهران بی‌فایده است؛ زیرا اجرای این نما مطابق با نظر کمیته نما و کمیسیون در پایتخت ممنوع شده است.

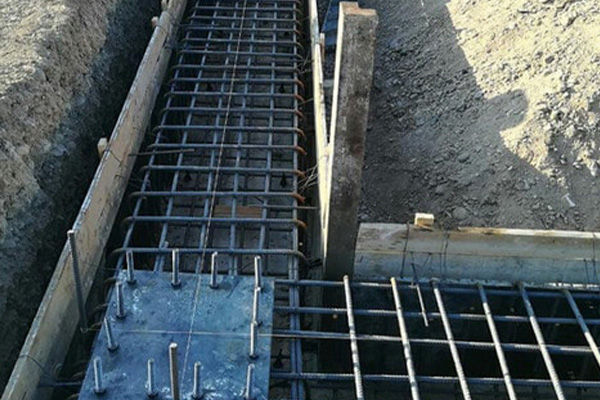

اجرای پلیت‌های اتصال به سازه

به طور معمول، پلیت‌ها هنگام اجرای اسکلت ساختمان جانمایی می‌شوند، اما اگر خبری از پلیت برای پشتیبانی زیرساز نما نبود باید در این مرحله به فکر آن باشید. فاصله پلیت‌ها بهتر است از 1.2 متر بیشتر نشود تا بتواند وزن اسکلت زیرساخت نما را به خوبی تحمل کند.

نصب و اجرای پلیت‌ها بر اساس وزن نما و نوع مصالح توسط کاشت بولت، رول بولت و انکر بولت انجام می‌شود. حال سوال این است که انکر بولت چیست و چگونه اجرا می‌شود؟ انکر بولت به معنای پیچ چفتی است که با استفاده از آن می‌توان قطعات فولادی را به سطوحی مانند بتن وصل کرد.

در این مرحله معمولا به برشکاری دقیق پروفیل‌ها، صفحه‌های فولادی و نبشی نیاز است. انتخاب ابزار مناسب با توجه به قیمت اره یا نوع تیغ برش می‌تواند در کیفیت کار و کاهش پرت مصالح تاثیر داشته باشد. برای مثال، برش پلیت‌ها به عنوان ورق‌های فولادی توسط اره نواری فولادبر انجام می‌شود؛ بنابراین باید در هزینه‌های پروژه به قیمت تیغ اره نواری فولاد بر نیز توجه داشت.

اجرای شاسی اصلی نما

پس از نصب پلیت‌ها، نوبت به اجرای شاسی اصلی با نبشی، قوطی، ناودانی یا سه پری می‌رسد. مهمترین نکته در مرحله اجرای آهن کشی نمای ساختمان این است که باید دقیقا مطابق با ضوابط شهری پیش رفت تا در پایان کار با توقف پروژه یا تخریب آن مواجه نشوید.

برای نصب دقیق شاسی‌ها از قپان، ریسمان کار یا شاغول‌های لیزری استفاده می‌شود تا تمام پروفیل‌ها از بالاترین تراز تا پایین‌ترین نقطه، کاملا در یک خط باشند. نوع و ضخامت پروفیل نیز با توجه به بار باد، وزن مصالح نما و ابعاد باکس‌ها تعیین می‌شود.

نصب رابیتس و ایجاد سطح مناسب برای ملات

در شاسی کشی نمای سنگی و ملاتی باید پس از اتمام اجرای آهن کشی، سطح شاسی‌ها را با رابیتس پوشاند تا مقاومت ملات را بالا ببرد و از ریزش احتمالی آن جلوگیری کند. اکنون شاید بپرسید رابیتس در نمای ساختمان چیست؟ رابیتس در واقع یک قطعه گالوانیزه سنگین با وزن 1200 گرم است که معمولا به صورت دو لایه روی شاسی‌ها نصب می‌شود.

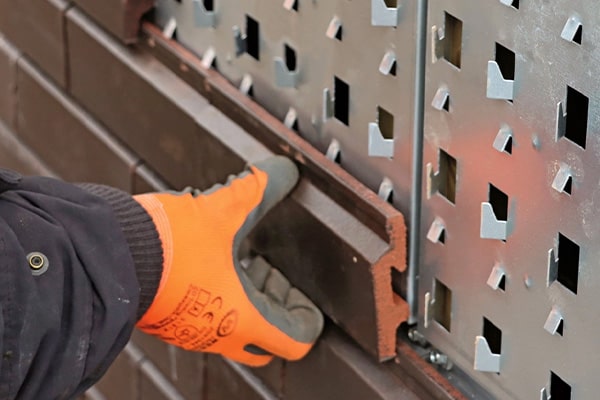

کنترل نهایی و آماده سازی جهت اجرای نما

در پایان، کل شاسی باید از نظر استحکام جوش‌ها، شاقول بودن، کیفیت برش‌ها، فاصله‌ها و مطابقت با طرح مصوب بررسی شود. استفاده از پروفیل‌های برش خورده استاندارد که با ابزار مناسب و تیغ‌های باکیفیت آماده شده‌اند، باعث افزایش یکپارچگی شاسی می‌شود؛ بنابراین در انتخاب کارخانه برشکاری یا ابزار برش دقت بالایی داشته باشید.

پس از زیرسازی نما با آهن کشی باید مصالح نما را روی آن نصب کرد. این مصالح می‌تواند شامل سرامیک، شیشه، سنگ، آجر، فایبر سمنت و کامپوزیت باشد. حتی در این مرحله نیز ممکن است به دستگاه‌های برش یا جوشکاری نیاز پیدا کنید، بنابراین مواردی همچون قیمت دستگاه اره آتشی و دستگاه جوشکاری را نیز مورد بررسی قرار دهید.

قدرت ابزار حرفه‌ای را با ایده‌آل برش تجربه کنید

تمام مراحل آهن کشی نمای ساختمان باید با دقت و بر اساس اصول فنی اجرا شود تا نتیجه‌ای ایمن و بادوام ارائه دهد. ابزار مناسب، توجه به نکات اجرایی و هماهنگی کامل بین طرح نما و سازه اصلی باعث می‌شود نمای ساختمان علاوه بر زیبایی، در برابر فشارهای محیطی و بارهای وارد شده نیز مقاوم باشد.

در این مطلب به آموزش انجام اصولی آهن کشی نمای ساختمان پرداختیم که رعایت آنها، کیفیت پروژه را تضمین می‌کند و از بروز هزینه‌های اضافی یا اصلاحات سنگین در آینده جلوگیری خواهد می‌کند.
