کوپلینگ میلگرد یکی از روش‌های جدید و کاربردی برای اتصال میلگردها در پروژه‌های ساخت و ساز است. کوپلینگ مدت‌ها است به عنوان بهترین جایگزین برای اتصال میلگردها به روش همپوشانی شناخته می‌شود؛ زیرا در این روش هم استحکام سازه بیشتر می‌شود و هم مصرف میلگرد کاهش می‌یابد.

اتصال کوپلینگ «coupling» میلگرد به کمک قطعات فلزی به نام کوپلر انجام می‌شود. درون این قطعات خطوط رزوه قرار دارد که میلگردها را در خود درگیر کرده و به یکدیگر متصل می‌کند. برای کسب اطلاعات بیشتر درباره اینکه کوپلینگ میلگرد چیست و چگونه باعث افزایش استحکام سازه می‌شود، این مطلب را دنبال کنید.

کوپلینگ میلگرد چیست؟

کوپلینگ میلگرد یکی از بهترین روش‌های مکانیکی اتصال دو میلگرد به یکدیگر است. این اتصال از طریق یک قطعه مکانیکی به نام کوپلر «coupler» ایجاد می‌شود تا نیرو و تنش به صورت یکنواخت به سطح هر دو میلگرد منتقل شود.

در روش کوپلینگ دیگر نیاز نیست که دو میلگرد روی هم قرار گیرند و مانند روش اورلپ به یکدیگر متصل شوند؛ بلکه یک قطعه کوپلر شبیه به بست با دو سر باز میان آنها گذاشته می‌شود تا هر میلگرد از یک سر وارد شود و اتصال اتفاق افتد.

اغلب کوپلرها دارای رزره هستند که در فرآیند اتصال کوپلینگ کاربرد دارد، به همین سبب میلگردها نیز باید با توجه به نوع کوپلر تحت عملیات رزوه کاری قرار گیرند تا بتوانند مانند پیچ در درون کوپلر تثبیت شوند.

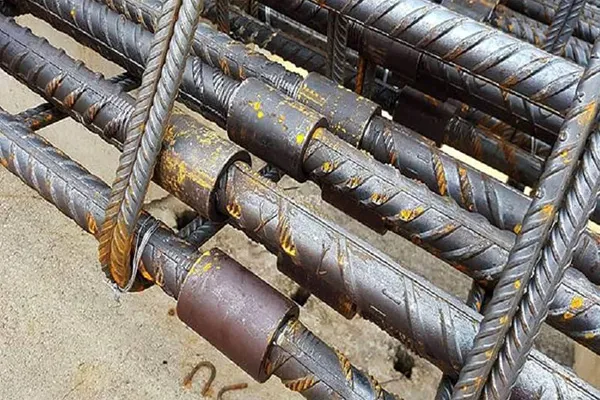

رزوه کاری میلگرد در اتصال کوپلینگ چگونه است؟

عملیات رزوه کاری اغلب پس از برش دقیق میلگردها با ابزارهایی مانند دستگاه برش اره نواری یا اره نواری فولاد بر انجام می‌شود. با کمک این ابزارها سر میلگرد را کاملا صاف می‌کنند تا برای رزوه زنی دقیق آماده شوند.

رزوه زنی اغلب به روش سنتی حدیده کاری انجام می‌شود؛ در این روش، حدیده که دارای دندانه‌های رزوه‌ای است را به دور میلگرد می‌چرخانند و طبق آن روی میلگرد عملیات براده‌برداری را انجام می‌دهند تا طرح رزوه‌ها روی میلگرد بیفتد.

کوپلینگ میلگرد چگونه باعث افزایش استحکام سازه می‌شود؟

کوپلینگ با کمک قطعات فلزی یک اتصال مستقیم و دقیق بین میلگردها ایجاد می‌کند. این نوع اتصال باعث می‌شود نیروهای کششی و فشاری در سازه به طور یکنواخت پخش شود و هیچ کدام از بخش‌های آن تحت فشار متمرکز نباشد.

کوپلینگ نسبت به اتصال سنتی اورلب، استحکام پیوسته‌تری را در سازه ایجاد می‌کند و عملکرد  آن را در برابر بارهای سنگین، نیروهای قوی، لرزه‌ها و فشارهای مختلف بهبود می‌بخشد. از طرف دیگر، کیفیت بتن ریزی نیز در کوپلینگ به مراتب بالاتر است؛ زیرا تراکم میلگردها در محل اتصال کمتر از روش اورلپینگ است.

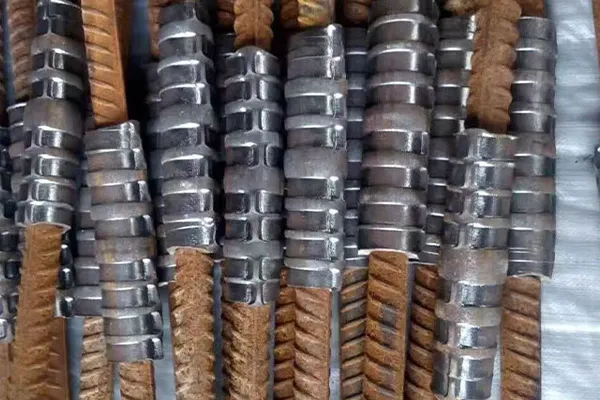

انواع کوپلر در اتصال کوپلینگ میلگرد

همانطور که مطالعه کردید، در کوپلینگ میلگرد از قطعات فلزی شبیه به بست که با نام کوپلر شناخته می‌شود استفاده می‌شود. کوپلرها مانند یک واسطه برای اتصال میلگردها هستند؛ به طوری که میلگردهای رزوه کاری شده با چرخاندن از دو سمت وارد کوپلر می‌شوند تا به یکدیگر برسند.

پیش از اجرای اتصال، میلگردها باید به طول مورد نظر بریده شوند که در کارگاه‌ها معمولاً از تجهیزاتی مانند تیغه اره آتشی برای برش سریع یا از اره‌های دقیق‌تر برای پروژه‌های حساس استفاده می‌شود. انتخاب صحیح ابزار برش در کنار نوع کوپلر، نقش مهمی در کیفیت نهایی اتصال کوپلینگ میلگرد دارد.

کوپلرها انواع مختلفی دارند که بر اساس قطر میلگرد، اختلاف سایز دو میلگرد و نوع سازه بنتی انتخاب می‌شوند. همانطور که برای برش میلگردها جهت آماده‌سازی برای اتصال باید بر اساس قطر آن از ابزار مناسب مانند تیغه اره آتشی، اره فولادبر یا آهن‌بر استفاده کرد، برای عملیات کوپلینگ نیز باید کوپلر صحیح را انتخاب کرد. توجه به  ابزارها و قطعات باعث می‌شود نتیجه‌ی کار باکیفیت و با دوام باشد.

کوپلر استاندارد؛ رایج‌ترین نوع کوپلر

از کوپلر استاندارد می‌توان در تمامی بخش‌های یک سازه بتنی استفاده کرد و هیچ محدودیتی در به کار گیری آن وجود ندارد، به همین سبب است که به پرکاربردترین کوپلر میلگرد تبدیل شده است. زمانی که میلگردها دارای سایز یکسانی باشند می‌توان از کوپلر استاندارد برای اتصال آنها استفاده کرد.

کوپلر تبدیل؛ بهترین روش اتصال دو میلگرد با قطر متفاوت

هر گاه در ساخت و ساز به مرحله‌ای رسیدید که باید قطر میلگرد را تغییر می‌‌دادید، می‌توانید اتصال آنها را با کوپلر تبدیل ایجاد کنید. کوپلر تبدیل باعث می‌شود انعطاف سازه افزایش یابد و استحکام آن نیز چندین برابر شود.

در واقع کوپلر تبدیل یک سر باریک و یک سر بزرگ دارد تا بتواند دو میلگرد با قطرهای مختلف را در خود جای دهد.

کوپلر پیچی؛ کوپلینگ میلگرد بدون نیاز به رزوه کردن

کوپلر پیچی یک قطعه لوله‌ای شکل است که در راستای آن چندین پیچ قرار گرفته است. دو میلگرد از دو سمت لوله به کوپلر وارد می‌شوند و سپس توسط پیچ‌های روی کوپلر در جای خود تثبیت می‌شوند. در این روش دیگر نیاز به رزوه زنی میلگرد و چرخاندن آن در کوپلر نیست، زیرا پیچ‌های وصله مکانیکی، میلگردها را درون کوپلر ثابت کرده و آنها را به یکدیگر متصل می‌کنند.

توصیه می‌شود برای افزایش کیفیت اتصال، پیش از پیچ کردن میلگرد، سطح اتصال آنها را توسط ابزارهای برش مانند اره نواری فولاد بر یک برش صاف دهید تا انحرافات و کجی‌ها برطرف شوند.

کوپلر انتهایی

کاربرد کوپلر انتهایی از نام آن مشخص است؛ این کوپلر در انتهای المان‌های سازه مانند انتهای تیرها، ستون‌ها، پی‌ها، آرماتورها و شمع قرار می‌گیرد تا از تمرکز تنش و ایجاد نقطه ضعف در آن قسمت‌ها جلوگیری کند.

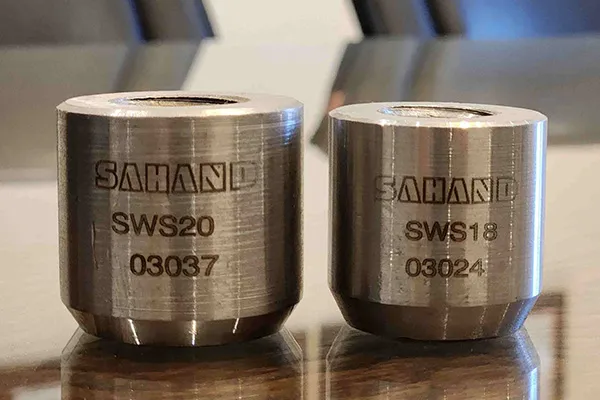

کوپلر جوشی؛ بهترین روش جوشکاری میلگرد A3

زمانی که لازم است سازه فلزی و آرماتور را به قطعات خاصی متصل کنید اما امکان اجرای جوشکاری روی آنها فراهم نبود، می‌توانید از کوپلر جوشی به عنوان یک واسطه استفاده کنید. برای مثال، آرماتورهای دارای میلگرد A3 را نمی‌توان تحت عملیات جوشکاری قرار داد و برای اتصال آن به یک صفحه فلزی لازم است از کوپلر جوشی استفاده کرد.

در این روش باید کوپلر را به بخشی که قصد دارید جوش دهید متصل کنید تا بجای جوش مستقیم میلگرد به صفحه فلزی، کوپلر را روی آن ثابت کنید و جوش دهید؛ این روش مشابه استفاده از جوشکاری چدن برای اتصال قطعاتی است که نمی‌توان مستقیما روی آنها جوش اعمال کرد.

برای اتصال میلگرد روش فورجینگ بهتر است یا کوپلینگ؟

فورجینگ و کوپلینگ دو روش رایج برای اتصال میلگردها هستند که با توجه به شرایط پروژه، ایمنی مورد نیاز و بودجه مورد استفاده قرار می‌گیرند.

در روش فورجینگ از طریق تغییر شکل میلگرد، اتصال مکانیکی ایجاد می‌شود. این روش از نظر هزینه مقرون به صرفه است، اما به تجهیزات سنگینی نیاز دارد و زمان زیادی هم باید صرف اجرای آن کرد. در واقع، در هر دو روش لازم است از ابزارهای مناسب مانند انواع اره شارژی، دستگاه هوا برش پرتابل و… استفاده شود، اما میزان این تجهیزات در اتصال فورجینگ میلگردها بیشتر است.

کوپلینگ میلگرد کمی گران‌تر از روش فورجینگ است، اما مزایای زیادی دارد. با روش کوپلینگ خیال شما از ایمنی سازه، توزیع یکنواخت نیرو، اجرای ساده و سرعت بالای پروژه راحت خواهد بود.

ایده‌آل برش؛ مرجع تجهیزات برش و ابزارهای صنعتی

 یکی از مهمترین مراحل برنامه ریزی برای ساخت و ساز، انتخاب روش اتصال میلگردها در آرماتوربندی است. کوپلینگ میلگرد به دلیل دلیل انتقال یکنواخت نیرو، سهولت نصب و کاهش مصرف میلگرد، بهترین روش اتصال میلگرد در آرماتور است.

این روش باعث افزایش استحکام سازه، تضمین ایمنی آرماتور و دوام آن در برابر فشارها و نیروهای جانبی می‌شود. استفاده از تجهیزات دقیق و استاندارد، در اجرای صحیح کوپلینگ نقش مهمی دارد. برای خرید ابزارهای حرفه‌ای از برندهای برتر دنیا مانند برند Kesmak، می‌توانید به فروشگاه تخصصی ایده‌آل برش مراجعه کنید.
